Disjoncteur miniature 1P DC 10A/16A/32A/50A/63A
Disjoncteur miniature 1P DC 10A/16A/32A/50A/63A - 10A est en rupture de stock et sera expédié dès qu’il sera de retour en stock.
Description

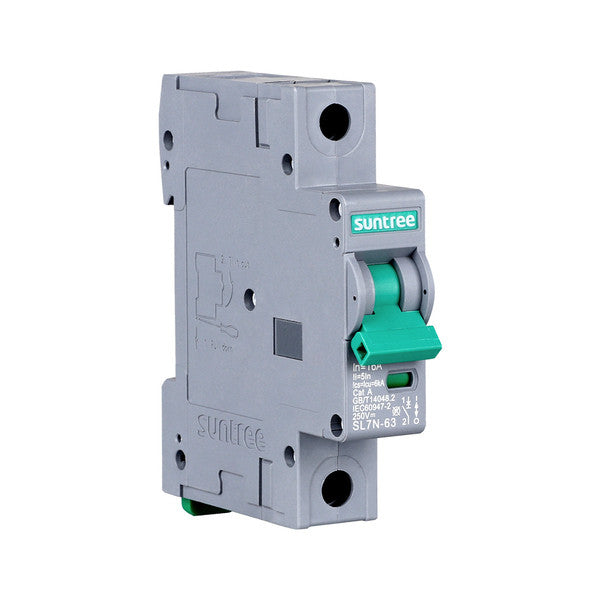

Le disjoncteur miniature CC Suntree est conçu pour protéger les installations électriques CC contre les surcharges et les courts-circuits, grâce à un mécanisme de déclenchement à la fois thermique et magnétique. Une fois qu'un défaut est détecté, le disjoncteur coupe automatiquement le circuit électrique pour éviter d'endommager les fils et d'éviter les risques d'incendie. Le disjoncteur peut également être ouvert manuellement sous la pleine charge nominale sans aucun dommage lorsque des travaux de maintenance électrique doivent être effectués. Conçu pour une connexion réversible, le disjoncteur peut être câblé dans les deux sens et fonctionne sous un courant bidirectionnel. La fenêtre indicatrice intégrée permet d'identifier la position de contact du disjoncteur en un coup d'œil. La conception à boucle permet une installation facile sur le rail DIN standard.
Si vous avez des questions concernant ce produit, veuillez soumettre un dossier !
Fonctionnalités clés
- DOUBLE SÉCURITÉ Équipé à la fois d'un mécanisme de déclenchement thermique et magnétique pour une fiabilité et une sécurité accrues.

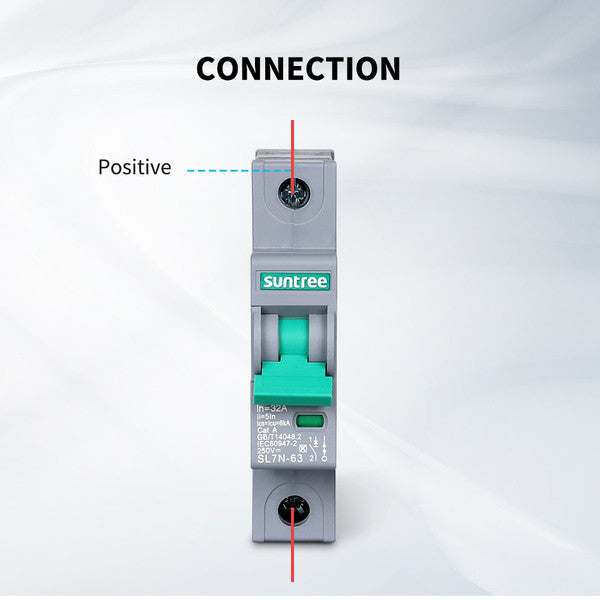

- SÛR À UTILISER Offre une connexion réversible pour un câblage sans souci et une protection bidirectionnelle.
- DURABLE À L'USAGE Après le débranchement des disjoncteurs, seule une réinitialisation est nécessaire et il n'y aura aucun dommage.

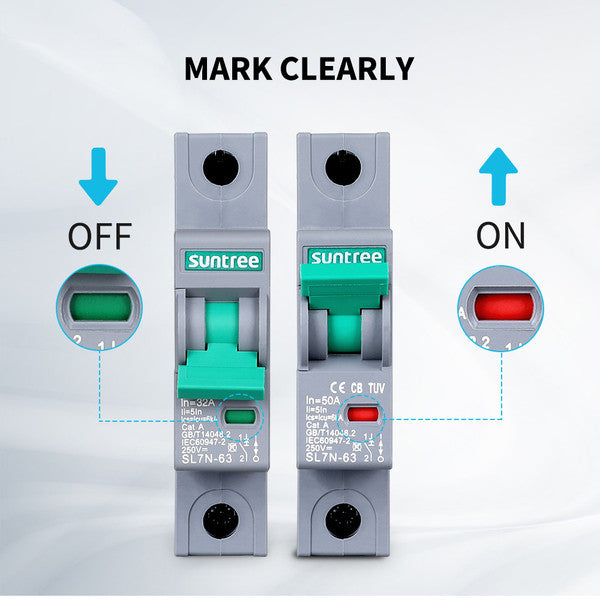

- FACILE À VOIR La fenêtre d'indicateur intégrée aide à identifier la position de contact.

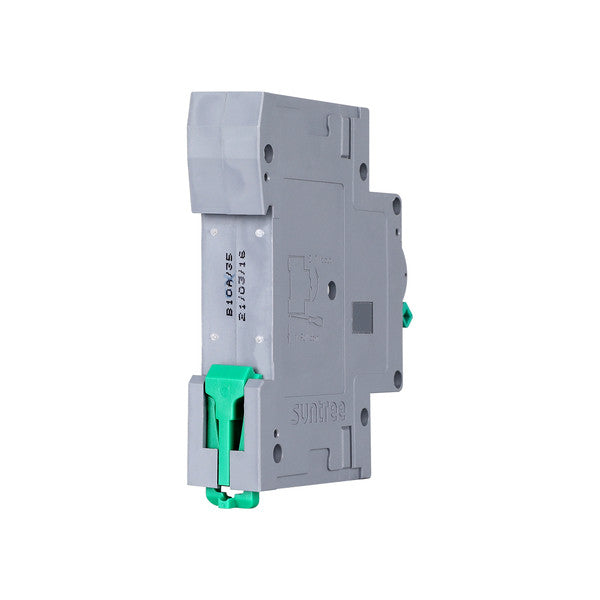

- INSTALLATION RAPIDE S'installe facilement sur le rail DIN standard grâce à sa conception à boucle.
Le forfait comprend
|
Disjoncteur miniature DC 1P 10A/16A/32A/50A/63A
1 x
|
| DISJONCTEUR MINIATURE CC 1P 10A/16A/32A/50A/63A | |
|---|---|
| Tension d'isolation nominale : 1250V | Courant de déclenchement instantané nominal : 60A/96A/192A/300A/378A (<0.1s) |

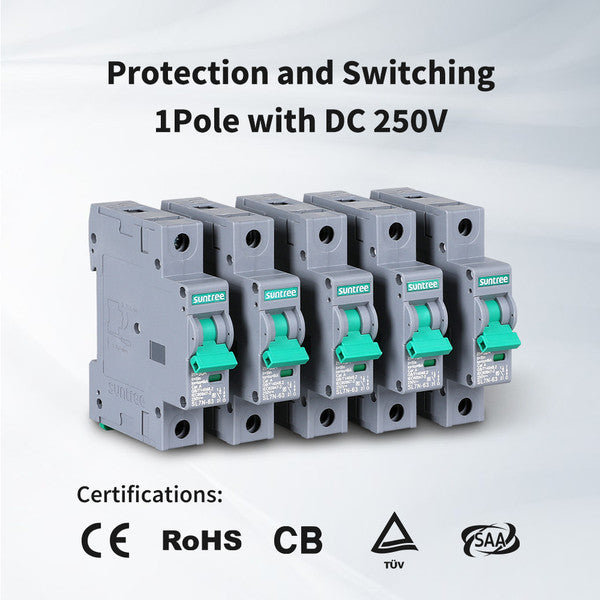

| Tension de fonctionnement nominale : 250V | Mécanisme de déclenchement : Thermo-magnétique |
| Courant nominal de châssis : 63A | Indice de protection : IP20 |

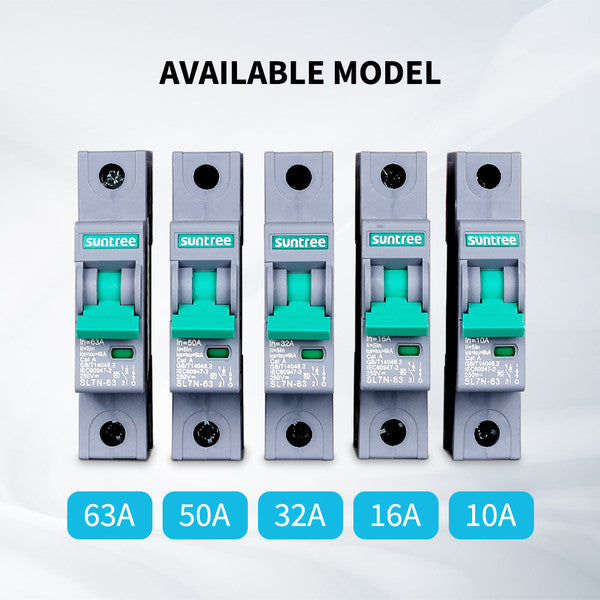

| Courant nominal : 10A/16A/32A/50A/63A | Résistance à la chaleur humide : Type 2 |
| Nombre de pôles : 1 | Humidité relative de fonctionnement : ≤95% |
| Pouvoir de coupure en court-circuit de service : 6KA | Plage de température de fonctionnement : -22°F~158°F (-30℃~70℃) |
| Pouvoir de coupure en court-circuit ultime : 6kA | Plage de température de stockage : -40°F~185°F (-40℃~85℃) |
| Tension de tenue aux chocs nominale : 6KV | Méthode d'installation : Rail DIN |

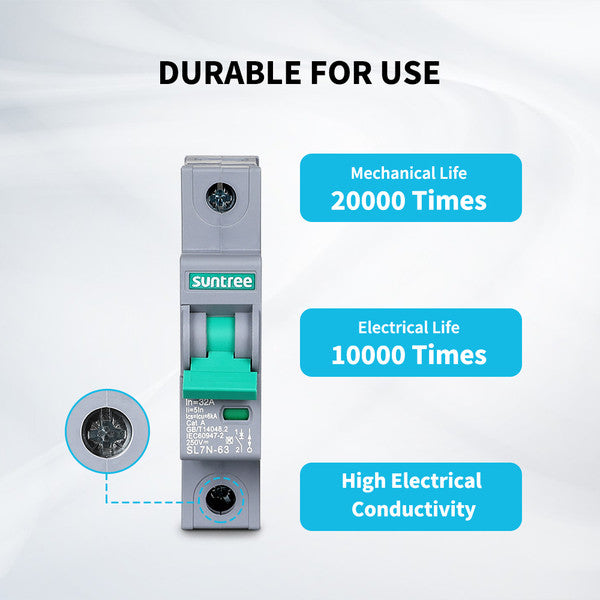

| Durée de vie mécanique : 20000 Cycles | Taille du conducteur : 14 AWG~4 AWG |
| Durée de vie électrique : 10000 Cycles (<125VCC) | Couple de serrage recommandé : 17,7 in·lbs~20,4 in·lbs (2 N·m~2,3 N·m) |

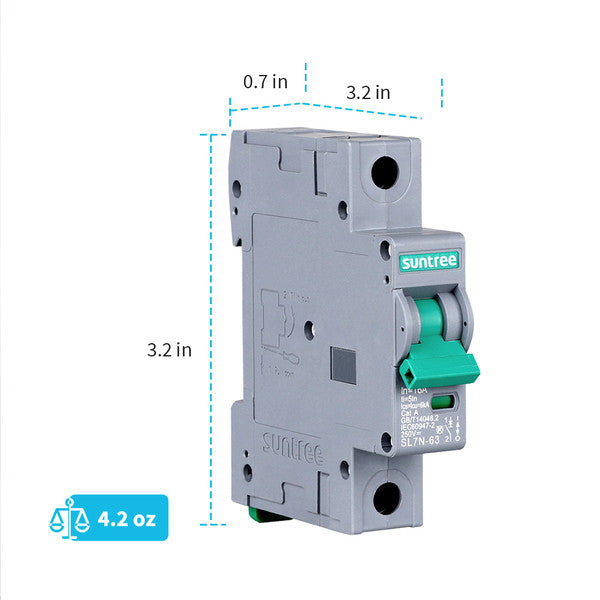

| Courant nominal de non-déclenchement : 10,5A/16,8A/33,6A/52,5A/66,15A (≥1h) | Dimensions : 3,2 x 3,0 x 0,7 pouces (82 x 76 x 18 mm) |
| Courant de déclenchement nominal : 13A/20,8A/41,6A/65A/81,9A (<1h) | Poids : 4,2 oz (120 g) |
Informations sur la garantie
| Garantie des matériaux et de la fabrication | 1,5 ans |
 |
