Als het gaat om zonnepanelen in serie versus parallel aansluiten, staan installateurs voor een keuze die vergelijkbaar is met die van Volta: de spanning of de stroom maximaliseren? Deze beslissing kan een aanzienlijke invloed hebben op de prestaties en efficiëntie van je zonne-energiesysteem. In dit artikel bespreken we de voor- en nadelen van elke configuratie, zodat je beter kunt begrijpen welke opstelling het meest geschikt is voor jouw zonneproject.

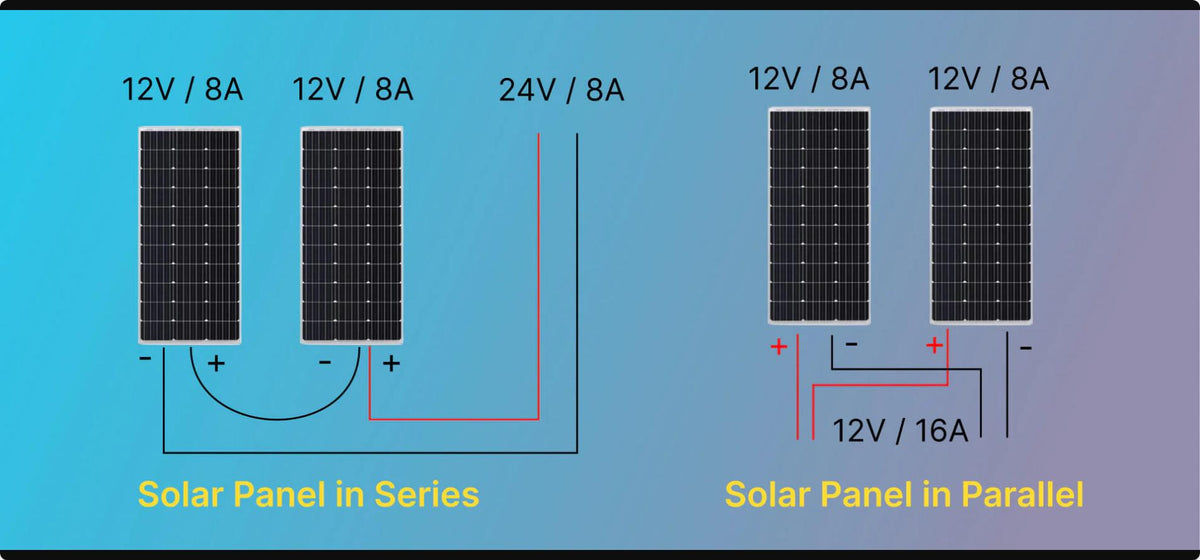

Wat is het verschil tussen het bedraden van zonnepanelen in serie of parallel
Het belangrijkste verschil tussen serie- en parallelschakeling vanzonnepanelen ligt in hun effect op spanning en stroom. Serieschakelingen verhogen de totale spanning terwijl de stroom constant blijft, wat gunstig is voor lange kabelafstanden en bepaalde omvormers. Parallelschakelingen behouden de spanning maar verhogen de stroom, wat nuttig is bij een hogere stroombehoefte of gedeeltelijke schaduw. Dit fundamentele verschil beïnvloedt de systeemefficiëntie en het energievermogen. De keuze tussen serie of parallel hangt af van factoren zoals omvormervereisten, dakindeling en lokale schaduwomstandigheden. Inzicht in deze verschillen is cruciaal om de prestaties van zonnepanelen te optimaliseren en een effectieve installatie te ontwerpen die is afgestemd op specifieke behoeften.
Zonnepanelen in serie aansluiten
Zonnepanelen die in serie zijn aangesloten vormen een specifieke configuratie binnen fotovoltaïsche systemen, waarbij meerdere panelen in één lijn of string met elkaar verbonden zijn. In deze opstelling wordt de positieve pool van het ene paneel verbonden met de negatieve pool van het volgende paneel, waardoor een continue elektrische stroomkring ontstaat. Het hoofddoel van een serieschakeling is het verhogen van de totale spanning van het systeem, terwijl de stroom constant blijft. Deze configuratie wordt vaak toegepast in zowel residentiële als commerciële zonne-installaties, vooral wanneer hogere spanningen vereist zijn of bij lange kabelafstanden om vermogensverlies te beperken.
Hoe werken zonnepanelen in serie?
Wanneer zonnepanelen in serie zijn aangesloten, combineren hun elektrische eigenschappen op een specifieke manier:
- Spanning: De spanningen van afzonderlijke panelen worden in een serieschakeling opgeteld. Bijvoorbeeld: als je drie panelen hebt die elk 30 volt produceren, bedraagt de totale spanning van de serie 90 volt (30V + 30V + 30V). Deze optelling van spanning maakt het mogelijk om hogere spanningen te bereiken die nodig zijn voor bepaalde omvormers of om spanningsverlies over lange kabels te compenseren.
- Stroom (Ampère): In tegenstelling tot spanning blijft de stroom in een serieschakeling constant. De stroomsterkte van de gehele string is gelijk aan die van één enkel paneel. Het is echter belangrijk op te merken dat in een serieschakeling de stroom wordt beperkt door het paneel dat het minst presteert. Als één paneel minder stroom levert door schaduw of schade, beïnvloedt dit de stroom van de gehele serie.
Zonnepanelen parallel aansluiten
Wanneer we het hebben over zonnepanelen in serie versus parallel, is een parallelschakeling een geheel andere manier van verbinden. In een parallelschakeling worden alle positieve polen van de zonnepanelen met elkaar verbonden, evenals alle negatieve polen. Deze opstelling verschilt aanzienlijk van een serieschakeling. Het belangrijkste doel van een parallelschakeling is het verhogen van de totale stroom (ampèrage) van het systeem, terwijl de spanning constant blijft. Deze configuratie wordt veel gebruikt in zowel residentiële als commerciële installaties, met name wanneer een hogere stroomsterkte nodig is of bij gedeeltelijke schaduw.
Hoe werken zonnepanelen parallel?
Het begrijpen van het verschil tussen serie- en parallelschakeling is essentieel om te begrijpen hoe parallel geschakelde zonnepanelen functioneren:
- Spanning: In tegenstelling tot serieschakelingen blijft de spanning in een parallelschakeling constant en gelijk aan de spanning van één paneel. Bijvoorbeeld: als je drie panelen hebt die elk 30 volt produceren, blijft de totale spanning van de parallelschakeling 30 volt. Deze constante spanning is een belangrijk kenmerk dat parallel onderscheidt van serie.
- Stroom (Ampère): In een parallelschakeling worden de stromen van elk paneel opgeteld. Dit optellende karakter van stroom is een van de belangrijkste voordelen van parallelschakeling. Als elk paneel in ons voorbeeld 10 ampère produceert, levert het gehele parallelle systeem 30 ampère (10A + 10A + 10A). Deze hogere stroomuitgang is vooral voordelig voor systemen die een hogere stroom vereisen of bepaalde typen omvormers gebruiken.
Zonnepanelen in serie versus parallel: wat is beter?
Bij het kiezen tussen serie- of parallelschakeling voor je zonnepanelen is het belangrijk om verschillende factoren te overwegen om te bepalen welke configuratie het beste past bij jouw specifieke situatie. Beide methoden hebben hun voor- en nadelen, die de systeemprestaties op verschillende manieren beïnvloeden.
Serieschakeling: voor- en nadelen
Voordelen:
- Hogere systeemspanning: Een serieschakeling verhoogt de totale spanning van je systeem. Dit vermindert vermogensverlies over lange kabelafstanden, omdat hogere spanningen minder verlies veroorzaken dan lagere.
- Efficiëntie met MPPT-regelaars: Maximum Power Point Tracking (MPPT)-laadregelaars presteren beter bij hogere ingangsspanningen. Serieschakeling kan daarom de efficiëntie van je zonne-energiesysteem verbeteren.
- Eenvoudigere installatie: Omdat minder kabels nodig zijn, vereenvoudigt serieschakeling de installatie, wat het overzichtelijker maakt en mogelijk de bekabelingskosten verlaagt.
Nadelen:
- Gevoeligheid voor schaduw: Als één paneel in een serieschakeling in de schaduw ligt, daalt de prestatie van de hele string. Dit kan de totale energieopbrengst aanzienlijk verminderen.
- Minder flexibel: Seriesystemen moeten voldoen aan de spanningsvereisten van je omvormer of accubank, wat de ontwerp- en uitbreidingsmogelijkheden beperkt.
Parallelschakeling: voor- en nadelen
Voordelen:
- Schaduwtolerantie: In een parallelschakeling heeft schaduw op één paneel weinig invloed op de andere. Dit maakt parallel ideaal voor locaties met variabele schaduw.
- Stabiele spanning: De spanning blijft constant, gelijk aan die van één paneel. Dit maakt het eenvoudiger om te voldoen aan de spanningsvereisten van omvormers en accu’s.
- Systeemredundantie: Als één paneel uitvalt, blijven de overige panelen werken, wat zorgt voor een betrouwbaardere energieproductie.
Nadelen:
- Hogere stroom: Parallelschakeling verhoogt de totale stroom in het systeem, wat dikkere kabels en zwaardere componenten kan vereisen. Dit kan de installatiekosten verhogen.
- Spanningsval: Over lange afstanden kunnen parallelsystemen last hebben van spanningsverlies, wat de efficiëntie verlaagt — vooral bij grotere installaties met langere kabeltrajecten.
Serie of parallel: wat is geschikt voor jou?
Om te bepalen of je zonnepanelen beter in serie of parallel kunt aansluiten, overweeg de volgende factoren:
1. Systeemspanningsvereisten
Voor systemen die met hogere spanningen werken, zoals die met MPPT-laadregelaars, is serieschakeling doorgaans geschikter. Hogere spanningssystemen zijn efficiënter en eenvoudiger te beheren over langere afstanden.
2. Schaduwomstandigheden
Als je installatie te maken heeft met schaduw, is parallelschakeling meestal de betere keuze. In parallelsystemen zorgt schaduw op één paneel niet voor een drastische daling van de totale opbrengst, wat betrouwbaardere prestaties oplevert.
3. Compatibiliteit van componenten
Zorg ervoor dat je omvormer, accubank en andere componenten compatibel zijn met de spanning en stroom van de gekozen bedrading. Veel netgekoppelde omvormers vereisen hogere spanningen (serie), terwijl sommige off-grid systemen profiteren van de redundantie en schaduwtolerantie van parallelle verbindingen.
Veelgestelde vragen over serie vs parallel
1. Kan ik serie- en parallelschakelingen combineren?
Ja, dat kan — dit wordt een "serie-parallel" configuratie genoemd. Deze combineert de voordelen van beide methoden, waardoor zowel spanning als stroom toeneemt. Zorg ervoor dat alle panelen vergelijkbare elektrische eigenschappen hebben om mismatches te voorkomen en prestaties te optimaliseren. Raadpleeg een zonne-energieprofessional voor het beste ontwerp van een serie-parallel systeem.
2. Moeten 12V-zonnepanelen in serie of parallel worden geschakeld?
12V-panelen kunnen zowel in serie als parallel worden aangesloten, afhankelijk van je systeemvereisten. Voor hogere spanningssystemen is serie beter; voor hogere stroom en betere prestaties bij schaduw is parallel geschikter. Houd rekening met je energiebehoefte, omvormerspecificaties en schaduwomstandigheden.
3. Kun je extra zonnepanelen toevoegen aan een bestaand systeem?
Ja, je kunt extra panelen toevoegen, mits ze compatibel zijn met je bestaande omvormer en accubank. Als je huidige systeem in serie is aangesloten, moet je mogelijk de spanning en stroom aanpassen aan de nieuwe panelen. Raadpleeg een zonne-energieprofessional voor een naadloze integratie.
4. Laden zonnepanelen sneller in serie of parallel?
Zonnepanelen laden niet per se sneller in serie of parallel; dit hangt af van de systeemconfiguratie en omstandigheden. Serieschakeling verhoogt de spanning, wat efficiënter kan zijn over langere afstanden, terwijl parallelschakeling de stroom verhoogt, wat beter kan zijn bij schaduw. De laadsnelheid wordt bepaald door het totale systeemontwerp en de compatibiliteit van de componenten.
Conclusie
In de discussie over zonnepanelen in serie versus parallel hangt de beste keuze af van je specifieke behoeften en systeemomstandigheden. Serieschakeling verhoogt de spanning en is ideaal om vermogensverlies te minimaliseren en MPPT-regelaars te optimaliseren. Parallelschakeling verhoogt de stroom, verbetert de schaduwtolerantie en houdt de spanning stabiel. Door het verschil tussen deze configuraties te begrijpen, kun je de prestaties van je zonne-energiesysteem optimaliseren. Voor betrouwbare en hoogwaardige zonnepanelen, overweeg Renogy.
