Wil je off-grid boondocken EN je zwaardere apparaten laten werken alsof je op een camping met stroomaansluiting staat? Dan kan het installeren van een omvormer in je camper een groot verschil maken.
Als je direct naar het installatieproces van de camperomvormer of een specifieke sectie wilt springen, klik dan op de bijbehorende kop in de inhoudsopgave hieronder.
Voordat we dieper ingaan op de installatie van een camperomvormer, laten we het hebben over verschillende soorten stroom en hun bronnen. RV-elektrische systemen werken met twee soorten stroom. De eerste is wisselstroom (AC) op 120V, die doorgaans afkomstig is van een “shore power”-aansluiting — een externe voeding die op het elektriciteitsnet is aangesloten. Wanneer je op een camping met stroomservice aankomt en de camper aansluit, werken de koelkast en al je stopcontacten net als thuis. Het tweede systeem is gelijkstroom (DC), meestal 12V, dat wordt gevoed door de hulp-accubank (ook wel service- of huishoudaccu's genoemd) in je camper. DC-energie voorziet vaak verlichting, ventilatoren, radio, schuifwerkmotoren, elektrische luifels en USB-stopcontacten, naast andere verbruikers. Maar als je zowel AC- als DC-apparaten off-grid wilt gebruiken, heb je een omvormer nodig. Lees meer over DC en AC in een ander artikel: The Complete DC To AC Converter Guide.
Wat doet een omvormer? Hoe verschilt dat van een converter?
De meeste fabrikanten installeren een “converter” in het elektrische systeem van de camper zodat je hulpaccu wordt opgeladen terwijl je op shore power bent — deze zet AC om in DC. Een omvormer doet het tegenovergestelde: hij zet de DC-energie van je accu om in AC-energie zodat je AC-apparaten kunt gebruiken wanneer je niet op shore power bent aangesloten. De meeste fabrikanten leveren geen omvormer in het standaard elektrische systeem — tenzij anders gespecificeerd. Als je wilt boondocken (ook wel dry campen) en toch (een deel van) je AC-apparaten wilt blijven gebruiken, heb je dus een omvormer nodig.
De hoogwaardige omvormers zijn pure sinusgolf-omvormers, omdat deze het type AC-stroom dat het elektriciteitsnet levert het dichtst benaderen. Veel moderne apparaten, zoals laptops, hebben specifieke AC-parameters nodig en kunnen beschadigd raken als ze op een ander type omvormer worden aangesloten.
Renogy biedt twee typen pure sinusgolf-omvormers in verschillende vermogens:
Battery Inverters zijn ontworpen om DC naar AC om te zetten zodat je gewone huishoudelijke apparaten in je camper kunt gebruiken. Renogy’s lijn batterijomvormers kan belastingen aan tot 700W, 1000W, 2000W en 3000W, respectievelijk. Naarmate de capaciteit toeneemt, stijgt ook de prijs en de hoeveelheid vermogen die de omvormer zelf verbruikt.
Inverter Chargers (ook wel “through inverters”) combineren de functies van een batterijomvormer en een converter in één apparaat. Ze leveren AC-energie vanuit de DC-accu en laden tegelijkertijd de accu’s op vanaf shore power wanneer je aangesloten bent. Deze zijn complexer — en dus duurder — dan normale batterijomvormers. Een andere reden om voor een invertercharger te kiezen is wanneer je je accu’s upgradet van loodzuur (flooded, Gel of AGM) naar Lithium Iron Phosphate en je huidige converter niet compatibel is met LFP-laadparameters. Meestal hebben alleen recent gebouwde campers LFP-compatibele converters; controleer dus goed de specificaties als je van plan bent je accu’s via shore power te laden met je bestaande converter. Renogy maakt inverterchargers die belastingen aankunnen tot 1000W, 2000W en 3000W, en zelfs een speciale 3500W solar inverter charger voor 48V-systemen. Ook hier geldt: hoe groter de capaciteit, hoe hoger de prijs en het eigenverbruik van de omvormer.
Basis bedradingstekening omvormer in een camper
Basis Omvormer Diagram
Welk type omvormer past het beste bij mijn camper?
Het type en de grootte van de omvormer dat je nodig hebt, hangt af van hoe je de camper wilt gebruiken en hoeveel elektrische apparaten je wilt laten werken zonder shore power. Als je slechts enkele nachten per week off-grid verblijft en geen probleem hebt met het beperken van het aantal apparaten, kun je mogelijk volstaan met een relatief kleine omvormer. Maar wil je grotendeels off-grid leven zonder in te leveren op je normale AC-verbruik, dan heb je een omvormer nodig die een veel grotere belasting aankan. Wat je kunt draaien wordt alleen beperkt door plaats, de grootte van je accubank en natuurlijk je budget.
Om een omvormer te dimensioneren, bereken je je AC-load: het totale wattage van alle AC-apparaten die je tegelijk wilt laten draaien. Stel dat je laptop, koffiezetapparaat, tv en blender tegelijk gebruikt en dat die samen 1550W vragen. Voeg 25% marge toe als veiligheidsmarge (1550 × 1,25 = 1937,50). Je hebt dan een 2000W-omvormer nodig. Als dit totaal rond 850 uitkomt, kun je prima uit de voeten met een 1000W-omvormer. Wil je een 10–15K BTU camper-airco draaien (zelfs kortstondig), dan heb je meestal minimaal een 3000W-omvormer en een grote accubank nodig. In dat geval kun je ook overwegen een hogerspanningssysteem te installeren, bijvoorbeeld 24V–48V: hogere spanningssystemen zoals 24V–48V.
Opties voor het installeren van een omvormer in een camper
Belangrijke veiligheidsherinnering: AC is een stroombron die erg gevaarlijk kan zijn. Als je je onzeker voelt over het veilig loskoppelen van stroombronnen en werken aan deze installatie, neem dan contact op met een erkend elektricien of een professionele zonne-installateur.
Eén van de eerste beslissingen is of je aparte circuits wilt creëren of volledige integratie met het elektrische systeem van de camper. De meeste Renogy-omvormers hebben twee typen AC-uitgangsaansluitingen: hard-wired AC-terminals en standaard huishoudelijke GFCI-stopcontacten. Met de hard-wired AC-uitgang kun je de omvormer volledig integreren in de AC-verdeler van de camper (groepenkast), of je kiest voor een eenvoudigere oplossing door de GFCI-stopcontacten te gebruiken en de omvormer met een verlengsnoer of enkel stopcontact te verbinden.
●Aparte circuits maken met een dedicated GFCI-stopcontact (Battery Inverter)
Deze optie kan op twee manieren: de eenvoudigste is een verlengsnoer in de omvormer te pluggen en daarmee apparaten te voeden wanneer ingeschakeld. De tweede optie is een of meerdere vaste stopcontacten direct op de omvormer aan te sluiten. Deze stopcontacten werken alleen wanneer de omvormer aanstaat. Voorbeeld: onze 700W-omvormer levert 120V AC aan 2 standaard stopcontacten in de camper via een simpel verlengsnoer. Dit AC-circuit is los van het oorspronkelijke stroomcircuit van de camper, dat slechts één 120V-stopcontact had dat werkte wanneer we het aanshorekabel aansloten. Je kunt onze volledige installatiefilm bekijken.
●Volledige integratie via hardwiring + transfer switch (Battery Inverter)
De omvormer aansluiten op de verdeelkast van de camper vereist een transfer switch. Zonder deze schakelaar kan het aansluiten van shore power terwijl de omvormer verbonden is de omvormer permanent beschadigen doordat er stroom terug het apparaat in kan lopen. De transfer switch isoleert de omvormer van shore power. Wanneer je shore power loskoppelt, schakelt hij terug naar de omvormer als voedingsbron. De transfer switch moet in een gesplitste verdeelbox worden geplaatst, en zorg dat omvormer en converter op verschillende delen van de kast zitten zodat ze gescheiden blijven.
Inverter Charger Loop
Afbeelding: RVwithTito.com
●Volledige integratie via hardwiring (Inverter Charger)
Deze optie heeft een geïntegreerde automatische transfer switch, waardoor je minder extra bedrading en schakelaars nodig hebt. In plaats van shore power en omvormerbronnen apart te isoleren, wordt de invertercharger onderdeel van het geïntegreerde circuit. Wanneer je op shore power zit, gaat 120V AC via de omvormer naar de verdeler; off-grid haalt de omvormer stroom uit de accu en levert AC naar de verdeler. Hieronder een REGO-wiring diagram.
REGO Bedradingsdiagram
Stapsgewijze instructies voor het installeren van een omvormer in een camper
Nadat je de typen omvormers en installatiemogelijkheden kent, gaan we in op de installatie zelf. Wij hebben onlangs vrienden begeleid bij een nieuwe REGO-systeeminstallatie waarbij de grootste uitdaging het installeren van de 3000W REGO Inverter Charger was. Het omhoog vissen van zonnepaneelbekabeling van het dak naar het zonnemeubel was eenvoudig, en het aansluiten van plus- en minkabels op een nieuwe, krachtige accu leek gemakkelijk, maar het aansluiten van de omvormeruitgang op het bedieningspaneel van de camper voelde “next level”. Na inspectie van het elektrische systeem, het opdelen van het project in stappen en het kiezen van een geschikte locatie bleek de installatie zeer overzichtelijk. Blijf bij ons — als wij het kunnen, kun jij het ook!
BELANGRIJKE VEILIGHEIDSWAARSCHUWING: Schakel voordat je begint alle stroombronnen volledig uit: koppel shore power los, ontkoppel zonnepanelen van de laadregelaar en schakel de accubank uit of koppel die los als je een slimme accu hebt. Zo stroomt er geen vermogen door het systeem tijdens de werkzaamheden.
Kies een locatie voor de omvormer
●Ventilatie: Omvormers geven warmte af en hebben ruimte nodig, vooral rond de inlaatventilatie van de ventilator. Iedere omvormer heeft specifieke ruimte- en koelvereisten. Lees de handleiding voor aanbevolen vrije ruimte vóór aankoop.
Benodigde ventilatieruimte rond de omvormer
●Nabijheid tot accu: De omvormer moet dicht genoeg bij de accubank worden geplaatst om onnodige spanningsval te vermijden (controleer de handleiding). Bij flooded lead-acid accu’s plaats je de omvormer niet in dezelfde ruimte vanwege gasontwikkeling tijdens laden en het risico op vonkvorming. Bij Gel, AGM of Lithium Iron Phosphate (LFP) accu’s kun je omvormer en accu wél in dezelfde ruimte plaatsen omdat deze accu’s verzegeld zijn.
Bevestig de omvormer
Afhankelijk van de locatie — zeker in krappe camper- of busruimtes — wil je bekabeling soms eerst aan de omvormer aansluiten voordat je hem definitief monteert. De meeste omvormers hebben vooraf aangebrachte bevestigingsgaten; zorg dat je de ventilatie- en ruimte-aanbevelingen respecteert.
Aarde de omvormer
De unit heeft doorgaans een herkenbare aardingsaansluiting (bout of schroef). Verbind de aardingskabel met de omvormer en maak deze vast aan de gemeenschappelijke aarde van de camper (onderstel frame of aardingsbus).

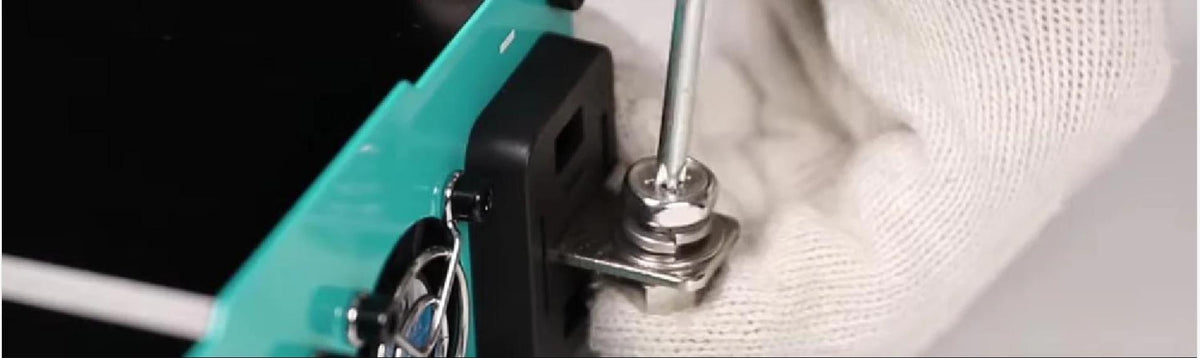

Sluit de DC-kabels aan op de DC-terminals van de omvormer
Alle Renogy-omvormers worden geleverd met correct gedimensioneerde positieve (rood) en negatieve (zwart) kabels om de omvormer op de accupolen aan te sluiten.
Aansluiten op AC-stopcontacten in je camper — 3 opties
1. Aparte circuit via verlengsnoer
●Steek het verlengsnoer in het AC-uitgangsstopcontact van de omvormer.
●Leg het snoer veilig naar de gewenste locatie.
2. Aparte circuit met dedicated stopcontact(en)
Je kunt de GFCI-stopcontacten van de omvormer gebruiken of hard-wiren via de AC-uitgangsterminal.
●Kies de locatie voor het stopcontact en monteer een inbouwdoos.
●Leg de uitgangsbekabeling van de omvormer naar de inbouwdoos.
●Sluit fase, nul en aarde aan op het stopcontact, monteer het stopcontact en het afdekkapje.
●Wil je meerdere stopcontacten, installeer extra inbouwdozen en verbind ze parallel vanaf het eerste stopcontact.
Label de stopcontacten die zowel op de omvormer als op shore power werken, zodat je later weet welke circuits aan de omvormer gekoppeld zijn.
3. Hard-wired omvormer naar de breakerbox (Battery Inverter & Inverter Charger)
Battery Inverter Stappen
Als je de AC-uitgang van de omvormer naar de breakerbox leidt, zorg dan dat je omvormer groot genoeg is voor de beoogde belasting.
●Verbind AC-uitgang fase, nul en aarde naar één van de invoerterminals van de transfer switch.
●Verbind de uitvoer van de transfer switch naar de hoofdschakelaar van de verdeler.
●Verbind de shore power-uitgang naar de andere invoerterminal van de transfer switch. Gebruik de juiste draadmaat voor de AC-belasting.
Sommige transfer switches zijn handmatig, andere detecteren automatisch welke bron spanning levert. Sommige modellen kunnen een generatorinvoer detecteren en automatisch starten bij lage spanning.
Transfer Switch Diagram
Inverter Charger Stappen
Deze procedure bestaat uit twee hoofdonderdelen: bekabeling & verbindingen installeren, en daarna de bestaande converter uitschakelen zodat deze uit het systeem verdwijnt.
Installeer bekabeling & verbindingen
Er zijn meerdere manieren om dit te doen; zo hebben wij de REGO 3000W inverter charger geïnstalleerd. Zet opnieuw alle stroom uit.
●Zoek de shore power-leiding die de verdeelbox binnenkomt. Knip deze op een plek waar je beide uiteinden kunt bereiken en label ze duidelijk — zwart voor shore power naar inverterinvoer & wit voor inverteruitgang naar de verdeelbox. Deze kleuren komen overeen met de input/output op de invertercharger.
●Gebruik 10 AWG* buitenkabel (waterdicht) 3-aderig massief koperdraad om in een inbouwdoos de verbinding te maken met de zwarte shore power-draad. Dit wordt je inverterinvoerkabel tussen verdeelbox en omvormer. *Draadmaat hangt af van de grootte van je AC shore power systeem; 10 AWG was voor ons 30A-systeem passend.
Input & Output draden in Inverter Charger
●Voer de inputkabel in de AC-invoerterminal van de invertercharger.
●Voer dezelfde draaddikte in de AC-uitgangsterminal van de invertercharger; dit is de inverteruitgangskabel naar de verdeelbox.
●Maak in een inbouwdoos de verbinding tussen de uitgangskabel en de witte draad die naar de verdeelbox loopt.
●Spring naar de distributiepanel-sectie van de video om deze stappen in actie te zien.
Koppel de converter los
Als je een invertercharger installeert en je camper had een converter, moet je deze converter loskoppelen — hij is nu overbodig. Dit is een eenvoudig proces zoals in deze video wordt toegelicht, nadat je hebt bevestigd dat alle voedingen zijn uitgeschakeld bij de verdeelbox.
●Identificeer de converter (meestal onder de hoofdverdeelkast) en volg de bedrading terug naar de AC-zijde van de verdeelbox.
●Schroef de AC-terminals los en verwijder de witte, zwarte en aardingsdraden.
●Identificeer de plus- en min-draden aan de DC-zijde van de converter.
●Schroef de DC-terminaaleinden los en verwijder ze van de printplaat.
●Werk de draden netjes weg en isoleer de uiteinden met tape. Zodra alle bedrading tussen converter en verdeelbox is verwijderd, is de converter niet langer in gebruik. Het verwijderen van het hele apparaat is niet verplicht, tenzij je dat wilt.
Aansluit en installatie van de omvormer-remote en montage
Sommige omvormermodellen hebben een afstandsbediening (on/off) die je in de omvormer plugt en waarmee je het apparaat op een handiger plek kunt aan- of uitzetten. De meeste Renogy-omvormers worden geleverd met bijna 20 ft kabel op hun bedrade afstandsbedieningen.
Wat kost een omvormerinstallatie in een camper?
Boven op de prijs van de omvormer moet je rekening houden met extra kosten voor installatie: AC-bekabeling, huishoudelijke verlengsnoeren, zekeringen, busbars, transfer switch, split panel, inbouwdozen, aansluitmateriaal en gereedschap. Neem deze kosten mee in je budget zodat ze geen onaangename verrassing vormen!
Er komt veel kijken bij het kiezen van een omvormer en het installeren van een pure sinusgolf-omvormer in je camper, maar hopelijk helpt deze gids om het aantal vragen terug te brengen. Hoe vaak ga je off-grid? Hoeveel apparaten wil je kunnen draaien off-grid? En hoe wil je de omvormer integreren?
Als je van plan bent off-grid te gaan, zelfs af en toe, dan is het logisch om een omvormer te installeren. Wij konden ons off-grid leven en kleine bedrijf eenvoudigweg niet op dezelfde manier runnen zonder onze Renogy 700W omvormer.
In 2012 lieten Shari Galiardi & David Hutchison hun carrières en comfortabele woning in North Carolina achter om met hun gerestaureerde vintage camper, “Hamlet”, te reizen — uitgerust met zonne-energie. Wat als korte pauze begon, werd een levenslange passie. Ze hebben hun opleidingen, verlangen naar levenlang leren en reislust omgezet in schrijven, fotografie, video en lezingen door het land. Bekend als Shari & Hutch, lees meer over hun fulltime zonne-aangedreven avonturen op freedominacan.com. Volg hen op Facebook, Instagram en YouTube als “Freedom in a Can, LLC.”
